ফ্ল্যাট ওয়েল্ডেড ফ্ল্যাঞ্জ এবং বাট ওয়েল্ডেড ফ্ল্যাঞ্জগুলি আমাদের দৈনন্দিন কাজের দুটি সাধারণ ধরণের ফ্ল্যাঞ্জ। আজ, আমরা চারটি দিক থেকে ফ্ল্যাট ফ্ল্যাঞ্জ এবং বাট ওয়েল্ডেড ফ্ল্যাঞ্জগুলির একটি তুলনামূলক বিশ্লেষণ পরিচালনা করব: উপাদান, নামমাত্র চাপ, ওয়েল্ড ফর্ম এবং প্রয়োগের পরিস্থিতি।
প্রধান পার্থক্য
ফ্ল্যাট ফ্ল্যাঞ্জগুলির একটি সাধারণ কাঠামো থাকে এবং এটি ফিলেট ওয়েল্ডের মাধ্যমে সংযুক্ত থাকে, যখন বাট ঢালাই করা ফ্ল্যাঞ্জগুলির একটি আরও জটিল কাঠামো থাকে এবং বাট ওয়েল্ডের মাধ্যমে সংযুক্ত থাকে। এই মৌলিক পার্থক্য শক্তি, নির্ভরযোগ্যতা, নির্দিষ্ট কাজের অবস্থার জন্য উপযুক্ততা এবং খরচের মধ্যে তাদের ভিন্নতা নির্ধারণ করে।
1. উপাদান

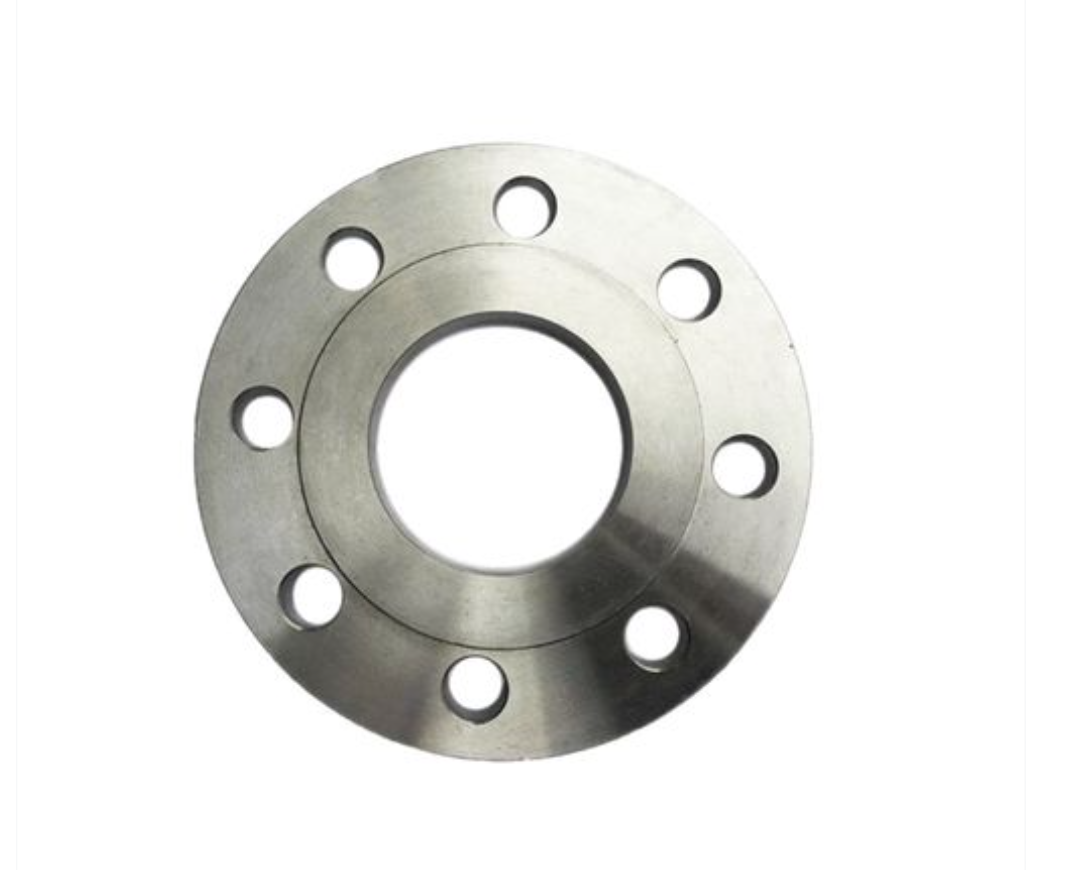

সমতল ফ্ল্যাঞ্জ:
ঐচ্ছিক উপকরণের পরিসর বিস্তৃত এবং মূলত বাট ওয়েল্ডেড ফ্ল্যাঞ্জের মতো। সাধারণ উপকরণগুলির মধ্যে রয়েছে কার্বন ইস্পাত (A105), স্টেইনলেস স্টিল (304, 316), এবং অ্যালয় স্টিল৷ যেহেতু এগুলি প্রায়শই মাঝারি থেকে নিম্ন চাপ এবং অ-চাহিদাপূর্ণ কাজের পরিস্থিতিতে ব্যবহৃত হয়, তাই উপকরণগুলির চরম কার্যক্ষমতার জন্য প্রয়োজনীয়তাগুলি তুলনামূলকভাবে কম৷
বাট ওয়েল্ডেড ফ্ল্যাঞ্জ:
ঐচ্ছিক উপকরণের পরিসীমা একইভাবে বিস্তৃত।
মূল পয়েন্টটি সামঞ্জস্যের মধ্যে নিহিত: উচ্চ-চাপ, উচ্চ-তাপমাত্রা, বা ক্ষয়কারী পরিবেশে, ফ্ল্যাঞ্জ উপাদানটি অবশ্যই পাইপলাইনের উপাদানগুলির সাথে অবিকল মেলে (রাসায়নিক গঠন, যান্ত্রিক বৈশিষ্ট্য এবং তাপ চিকিত্সার শর্ত সহ) জয়েন্টের অখণ্ডতা এবং পরিষেবার শর্তে সামঞ্জস্যপূর্ণ কর্মক্ষমতা নিশ্চিত করতে। উদাহরণস্বরূপ, উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের পাইপলাইনে, P91 এবং F22 এর মতো অ্যালয় ইস্পাত উপকরণগুলি প্রায়শই ব্যবহৃত হয়।
সারাংশ: উপাদান নির্বাচনের ক্ষেত্রে দুটি একই রকম, কিন্তু বাট ওয়েল্ডেড ফ্ল্যাঞ্জগুলি পাইপলাইন সামগ্রীর সাথে সুনির্দিষ্ট সামঞ্জস্য এবং উচ্চতর কর্মক্ষমতা প্রয়োজনীয়তার উপর বেশি জোর দেয়।
2. নামমাত্র চাপ
এটি দুটির প্রয়োগের সবচেয়ে সুস্পষ্ট সূচকগুলির মধ্যে একটি।
সমতল ফ্ল্যাঞ্জ:
এটি প্রাথমিকভাবে মাঝারি থেকে নিম্ন-চাপের রেঞ্জের জন্য উপযুক্ত, সাধারণত PN সিরিজ (GB মান) কভার করে: PN6, PN10, PN16, PN25, PN40, সেইসাথে ক্লাস সিরিজ (ASME মান): ক্লাস 150, ক্লাস 300। এটি সাধারণত কম ব্যবহৃত হয় এবং 0 ডি 0-এর উপরে ক্লাস 3-এর রেটিং-এর জন্য সুপারিশ করা হয় না। ঢালাই গঠন এবং চাপ ঘনত্ব, এর চাপ বহন ক্ষমতা একটি স্পষ্টভাবে সংজ্ঞায়িত উপরের সীমা আছে.
বাট ওয়েল্ডেড ফ্ল্যাঞ্জ:
এটি নিম্নচাপ থেকে অতি-উচ্চ চাপ পর্যন্ত সম্পূর্ণ পরিসরের জন্য উপযুক্ত। PN10 থেকে PN420 পর্যন্ত, এবং শ্রেণী 150 থেকে শ্রেণী 2500 বা তারও বেশি, বাট ঢালাই করা ফ্ল্যাঞ্জ ব্যবহার করা যেতে পারে। তাদের ঘাড়ের কাঠামো এবং বাট ঢালাই কার্যকরভাবে বিতরণ করে এবং চাপ সহ্য করে, উচ্চ-চাপ এবং উচ্চ-তাপমাত্রা সিস্টেমের জন্য তাদের একটি আদর্শ কনফিগারেশন তৈরি করে।
সারাংশ: ফ্ল্যাট ফ্ল্যাঞ্জগুলি মাঝারি থেকে নিম্ন চাপ প্রয়োগের জন্য একটি অর্থনৈতিক সমাধান, যেখানে বাট ওয়েল্ডেড ফ্ল্যাঞ্জগুলি উচ্চ-চাপ এবং অতি-উচ্চ চাপের অবস্থার জন্য একমাত্র নির্ভরযোগ্য পছন্দ।
3. ঢালাই ফর্ম
এটি গঠন এবং উত্পাদনের ক্ষেত্রে উভয়ের মধ্যে সবচেয়ে মৌলিক পার্থক্য উপস্থাপন করে, সরাসরি সংযোগের শক্তি এবং নির্ভরযোগ্যতা নির্ধারণ করে।
সমতল ফ্ল্যাঞ্জ:
ঢালাই ফর্ম: ফিলেট ওয়েল্ড
সংযোগ পদ্ধতি: পাইপটি ফ্ল্যাঞ্জ বোরে ঢোকানো হয় এবং পাইপের বাইরের প্রাচীর এবং ফ্ল্যাঞ্জ মুখের (বাহ্যিক ফিললেট ওয়েল্ড) মধ্যে ঢালাই করা হয়। একটি অতিরিক্ত অভ্যন্তরীণ সিলিং ফিললেট ওয়েল্ড (ইনার ফিলেট ওয়েল্ড)ও প্রয়োগ করা যেতে পারে।
অসুবিধা:
- স্ট্রেস ঘনত্ব: ফিলেট ওয়েল্ডের জ্যামিতিক আকৃতি মূলে উচ্চ চাপের ঘনত্বের দিকে নিয়ে যায়, যা এটি ক্লান্তি ফাটলের উত্স হয়ে উঠার প্রবণ করে তোলে।
- পরিদর্শনে অসুবিধা: রেডিওগ্রাফি (RT) বা অতিস্বনক পরীক্ষার (UT) মতো পদ্ধতিগুলি ব্যবহার করে অভ্যন্তরীণ ঝালাইগুলি কার্যকরভাবে পরিদর্শন করা চ্যালেঞ্জিং। ঢালাইয়ের মান প্রাথমিকভাবে ঢালাই পদ্ধতি এবং চাক্ষুষ পরিদর্শনের উপর নির্ভর করে।
- শক্তির অমিল: ওয়েল্ডের গলার বেধ সাধারণত পাইপের দেয়ালের বেধের চেয়ে কম।
বাট ওয়েল্ডেড ফ্ল্যাঞ্জ:
ঢালাই ফর্ম: বাট ঢালাই
সংযোগ পদ্ধতি: ফ্ল্যাঞ্জের প্রান্তটি পাইপের সাথে মিলে যাওয়া খাঁজ দিয়ে তৈরি করা হয়। পাইপ এবং ফ্ল্যাঞ্জ খাঁজ সুনির্দিষ্টভাবে সারিবদ্ধ এবং তারপর ঝালাই করা হয়। ঢালাই মূলত পাইপের প্রাচীর বেধের একটি এক্সটেনশন হিসাবে কাজ করে।
সুবিধা:
- চমৎকার স্ট্রেস ডিস্ট্রিবিউশন: জোড় একটি মসৃণ রূপান্তর প্রদান করে, যার ফলে একটি অত্যন্ত কম স্ট্রেস ঘনত্বের ফ্যাক্টর এবং উচ্চ ক্লান্তি শক্তি।
- অ-ধ্বংসাত্মক পরীক্ষার সহজতা: অভ্যন্তরীণ ত্রুটি-মুক্ত গুণমান নিশ্চিত করতে বাট ওয়েল্ডগুলি 100% রেডিওগ্রাফিক টেস্টিং (RT) এর মধ্য দিয়ে যেতে পারে, উচ্চ-মান সুরক্ষা প্রয়োজনীয়তা পূরণ করে।
- সমান শক্তি: জোড়ের শক্তি তাত্ত্বিকভাবে পাইপের ভিত্তি ধাতুর সাথে সমতা অর্জন করতে পারে।
সারাংশ: ফিলেট ওয়েল্ড বনাম বাট ওয়েল্ড "সংযোগ" এবং "ফিউশন" এর মধ্যে পার্থক্য উপস্থাপন করে। পরেরটির কাঠামোগত অখণ্ডতা এবং পরিদর্শনযোগ্যতার ক্ষেত্রে একটি অপ্রতিরোধ্য সুবিধা রয়েছে।
4.আবেদন
উপরোক্ত পার্থক্যের উপর ভিত্তি করে, উভয়ের প্রয়োগ স্বাভাবিকভাবেই পৃথক।
সমতল ফ্ল্যাঞ্জ:
- নিম্ন-চাপের ইউটিলিটি সিস্টেম: প্ল্যান্ট সঞ্চালন জল সিস্টেম, কম চাপ সংকুচিত বায়ু সিস্টেম, কম চাপ শীতল জল পাইপলাইন.
- অ-বিপজ্জনক মিডিয়া: গার্হস্থ্য জল, শীতাতপনিয়ন্ত্রণ জল, নিম্ন চাপ লুব্রিকেটিং তেল পাইপলাইন।
- স্থান-সীমাবদ্ধ ইনস্টলেশন: তাদের সংক্ষিপ্ত কাঠামোর কারণে, তারা কমপ্যাক্ট স্পেসগুলিতে ব্যবহার করা যেতে পারে।
- খরচ-সংবেদনশীল নন-ক্রিটিকাল সিস্টেম: অত্যন্ত কম নিরাপত্তা ঝুঁকি এবং স্থিতিশীল চাপ এবং তাপমাত্রার অবস্থার পরিস্থিতিতে খরচ-সঞ্চয় করার উদ্দেশ্যে নির্বাচিত।
বাট ওয়েল্ডেড ফ্ল্যাঞ্জ:
- উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের বাষ্প পাইপলাইন (যেমন, পাওয়ার প্ল্যান্টে প্রধান বাষ্প লাইন)।
- দাহ্য এবং বিস্ফোরক মাধ্যম (যেমন, পেট্রোলিয়াম, প্রাকৃতিক গ্যাস, হাইড্রোজেন, হাইড্রোকার্বন পাইপলাইন)।
- বিষাক্ত এবং বিপজ্জনক মিডিয়া (যেমন, ক্লোরিন, অ্যামোনিয়া, বিষাক্ত রাসায়নিক)।
- পাইপলাইন অত্যন্ত বা অত্যন্ত বিপজ্জনক পদার্থ হ্যান্ডলিং.
- উচ্চ ঝুঁকি এবং চাহিদা অপারেটিং শর্ত.
- উল্লেখযোগ্য অপারেশনাল ওঠানামা সাপেক্ষে পাইপলাইন: যারা থার্মাল সাইক্লিং, চাপ স্পন্দন, যান্ত্রিক কম্পন, বা জল হাতুড়ি প্রবণ অভিজ্ঞতা.
- সমস্ত উচ্চ-ডিজাইন-শ্রেণির প্রক্রিয়া পাইপলাইন: মূল স্থাপনায় স্ট্যান্ডার্ড কনফিগারেশন যেমন রাসায়নিক প্ল্যান্ট, পেট্রোকেমিক্যাল সুবিধা, পারমাণবিক বিদ্যুৎ কেন্দ্র এবং দীর্ঘ-দূরত্বের তেল ও গ্যাস ট্রান্সমিশন পাইপলাইন।
5. মডেল নির্বাচনের জন্য সারাংশ এবং দ্রুত রেফারেন্স টেবিল
| তুলনার মাত্রা | ফ্ল্যাট ফ্ল্যাঞ্জ | বাট ঝালাই ফ্ল্যাঞ্জ |
| মূল কাঠামো | ফ্ল্যাট প্লেট শৈলী, লোড-ভারবহন মুখ সঙ্গে | টেপারড গলা দিয়ে |
| ঢালাই ফর্ম | ফিলেট ঢালাই (অভ্যন্তরীণ/বাহ্যিক ফিললেট) | বাট ঢালাই (খাঁজ ঢালাই) |
| ঢালাই পরিদর্শন | RT/UT-এর জন্য কঠিন, চ্যালেঞ্জিং | সহজ, 100% RT/UT পরিদর্শনের জন্য উপযুক্ত |
| নামমাত্র চাপ | মাঝারি-নিম্ন চাপ (সাধারণত ≤ PN40/ক্লাস 30) | সম্পূর্ণ চাপ পরিসীমা (নিম্ন থেকে অতি-উচ্চ চাপ) |
| স্ট্রেস বৈশিষ্ট্য | উল্লেখযোগ্য চাপ ঘনত্ব, দুর্বল ক্লান্তি প্রতিরোধের | মসৃণ চাপ পরিবর্তন, ভাল ক্লান্তি প্রতিরোধের |
| প্রধান উপকরণ | কার্বন ইস্পাত, স্টেইনলেস স্টীল, ইত্যাদি (সাধারণ উদ্দেশ্য) | কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ ইস্পাত, ইত্যাদি (পাইপিংয়ের সাথে মিল থাকা আবশ্যক) |
| সাধারণ অ্যাপ্লিকেশন | নিম্নচাপের জল, বায়ু, অ-বিপজ্জনক সিস্টেম | উচ্চ-তাপমাত্রা, উচ্চ-চাপ, বিপজ্জনক, কম্পনশীল, সমালোচনামূলক প্রক্রিয়া লাইন |
| প্রাথমিক খরচ | নিম্ন | উচ্চতর |
| মোট জীবনচক্র খরচ | উচ্চতর maintenance risk in severe service | সমালোচনামূলক সিস্টেমে উচ্চ নির্ভরযোগ্যতা, আরও অনুকূল সামগ্রিক খরচ |
VATTEN ভালভের 6. চূড়ান্ত নির্বাচনের সুপারিশ
ইঞ্জিনিয়ারিং ডিজাইন বা স্ব-পরিচালিত ফ্যাব্রিকেশন এবং ইনস্টলেশনে, বিশেষত যখন ASME বা GB-এর মতো মানগুলি মেনে চলে, নির্বাচনটি সাধারণত নির্বিচারে হয় না। কোড এবং স্ট্যান্ডার্ডগুলি সরাসরি পরিস্থিতি নির্দিষ্ট করে যেখানে তরল বিভাগ, নকশা চাপ এবং পাইপলাইনের তাপমাত্রার মতো বিষয়গুলির উপর ভিত্তি করে বাট ওয়েল্ডেড ফ্ল্যাঞ্জগুলি ব্যবহার করা আবশ্যক৷ সহজ শর্তে: যখন সন্দেহ হয়, চাহিদাপূর্ণ অবস্থার অধীনে, বা নিরাপত্তা-সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে, বাট ওয়েল্ডেড ফ্ল্যাঞ্জগুলিকে অগ্রাধিকার দেওয়া উচিত। ফ্ল্যাট ফ্ল্যাঞ্জগুলি শুধুমাত্র স্পষ্টভাবে সংজ্ঞায়িত কম-ঝুঁকি, কম-চাপ এবং স্থিতিশীল অপারেটিং অবস্থার জন্য বিবেচনা করা হয়, প্রাথমিকভাবে খরচ সাশ্রয়ের উদ্দেশ্যে।
