ঘূর্ণি ফ্লোমিটারের ইনস্টলেশন

একটি ঘূর্ণি ফ্লোমিটার কারমান ঘূর্ণি রাস্তার তত্ত্বের উপর ভিত্তি করে ডিজাইন এবং তৈরি করা হয়েছে, প্রাথমিকভাবে বিভিন্ন পরিষ্কার তরল যেমন গ্যাস, তরল এবং বাষ্পের প্রবাহ পরিমাপের জন্য ব্যবহৃত হয়। ঘূর্ণি ফ্লোমিটারে নিম্ন-চাপের ক্ষতি, একটি বিস্তৃত পরিমাপ পরিসীমা এবং উচ্চ নির্ভুলতা রয়েছে। তরলগুলির ভলিউম্যাট্রিক প্রবাহ হার পরিমাপ করার সময়, তারা তরল ঘনত্ব, চাপ, তাপমাত্রা এবং সান্দ্রতার মতো পরামিতিগুলির পরিবর্তন দ্বারা প্রায় প্রভাবিত হয় না। কোন চলমান যান্ত্রিক অংশ ছাড়া, তারা উচ্চ নির্ভরযোগ্যতা অফার করে এবং কম রক্ষণাবেক্ষণ প্রয়োজন। আজকাল, বিভিন্ন নির্মাতার ঘূর্ণি ফ্লোমিটারগুলি তাপমাত্রা ক্ষতিপূরণকে একীভূত করতে পারে, গ্যাস/বাষ্প পরিমাপের জন্য সরাসরি তাপমাত্রা ক্ষতিপূরণ সক্ষম করে। ঘূর্ণি ফ্লোমিটারগুলি সর্বজনীন প্রবাহ পরিমাপের যন্ত্রগুলির মধ্যে একটি হয়ে উঠেছে এবং প্রক্রিয়া শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

ঘূর্ণি ফ্লোমিটারগুলি সাধারণত গ্যাস/বাষ্প পরিমাপের জন্য 1% এবং তরল পরিমাপের জন্য 0.75% নির্ভুলতা অর্জন করে। যাইহোক, যদি ভুলভাবে ইনস্টল করা হয়, তাহলে পরিমাপের সঠিকতা উল্লেখযোগ্যভাবে আপস করা যেতে পারে।

ঘূর্ণি ফ্লোমিটারের ইনস্টলেশন নিয়ে আলোচনা করা যাক:

1. ইনস্টলেশনের অবস্থানটি যান্ত্রিক কম্পন এবং প্রভাব সাপেক্ষে পাইপ থেকে দূরে থাকা উচিত।

2. ফ্লোমিটারটি অবশ্যই এমন একটি স্থানে ইনস্টল করতে হবে যা নিশ্চিত করে যে সাধারণ পরিমাপ অর্জনের জন্য পাইপটি সম্পূর্ণ পূর্ণ হয়েছে।

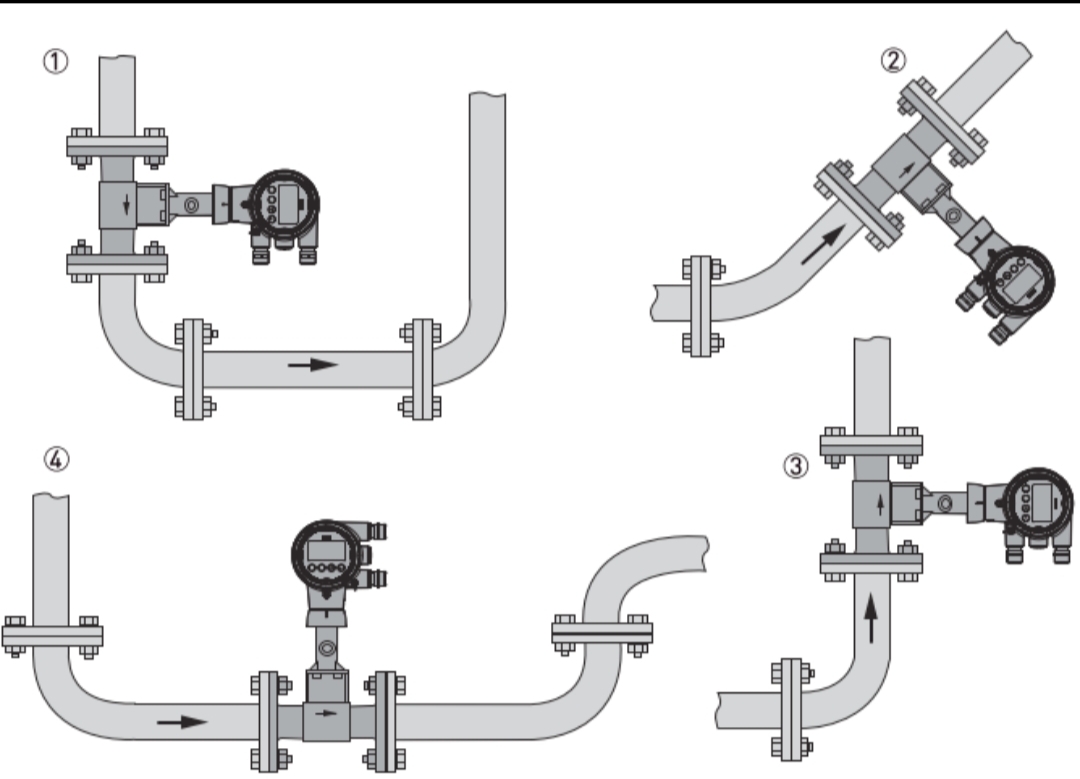

তরল অ্যাপ্লিকেশনের জন্য, ফ্লোমিটার উচ্চ পয়েন্টে ইনস্টল করা উচিত নয়। নিম্নলিখিত ইনস্টলেশন অবস্থানগুলি সুপারিশ করা হয়:

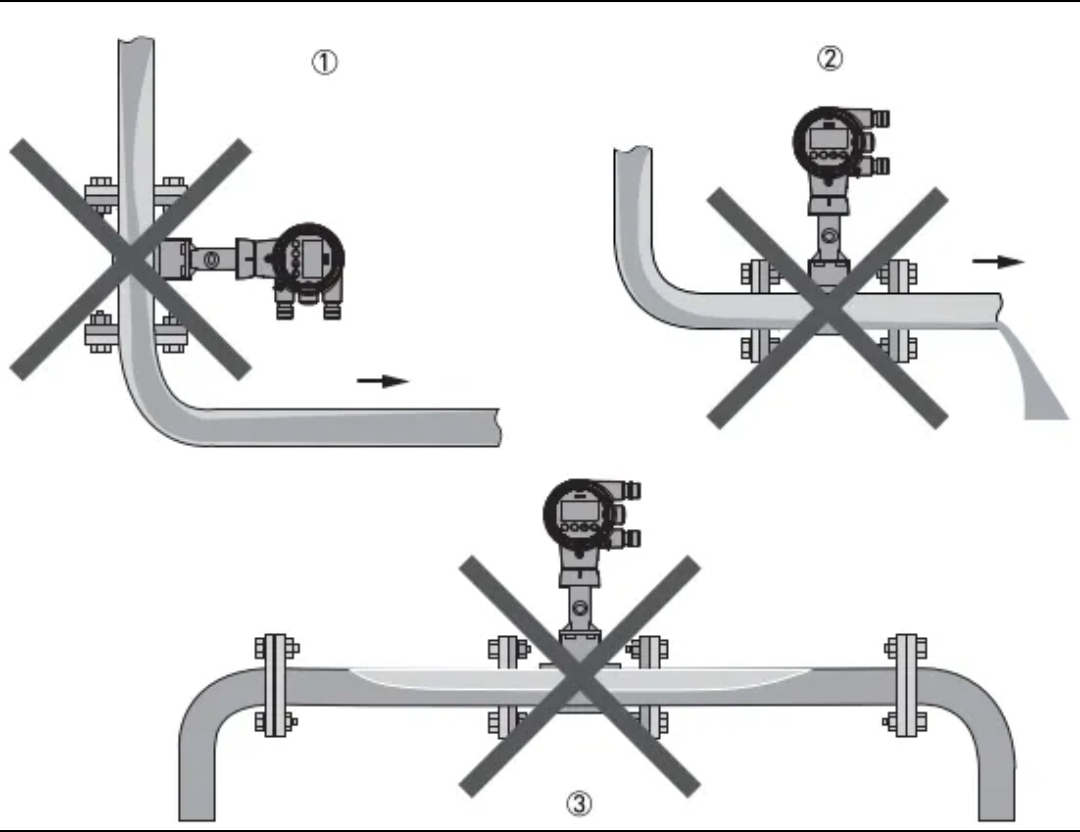

তরল অ্যাপ্লিকেশনের জন্য নিম্নলিখিত ইনস্টলেশন অবস্থানগুলি সুপারিশ করা হয় না:

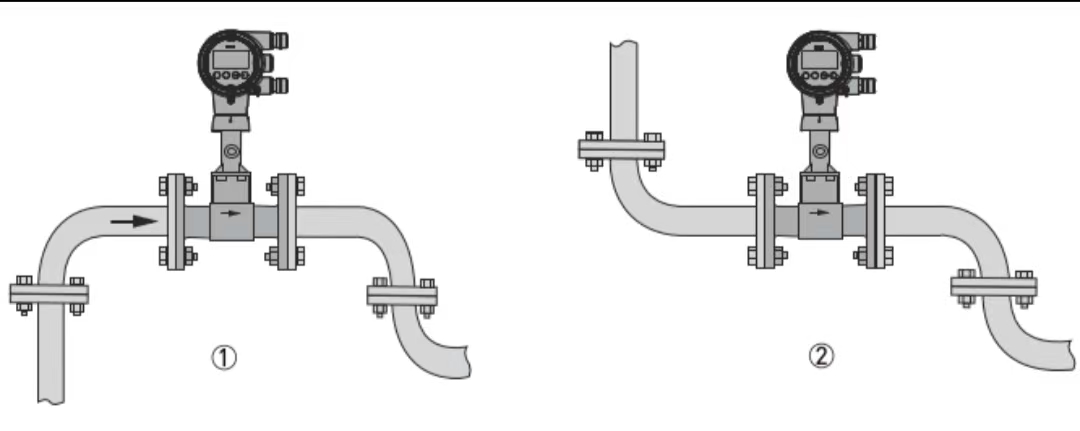

গ্যাস/বাষ্প প্রয়োগের জন্য, পাইপলাইন সর্বদা গ্যাসে পূর্ণ থাকে। অতএব, ফ্লোমিটারটি উল্লম্ব ঊর্ধ্বমুখী প্রবাহ, উল্লম্ব নিম্নমুখী প্রবাহ বা অনুভূমিক অভিযোজনে ইনস্টল করা যেতে পারে। যাইহোক, এটি কম পয়েন্টে ইনস্টল করা উচিত নয়। প্রস্তাবিত ইনস্টলেশন অবস্থানগুলি হল:

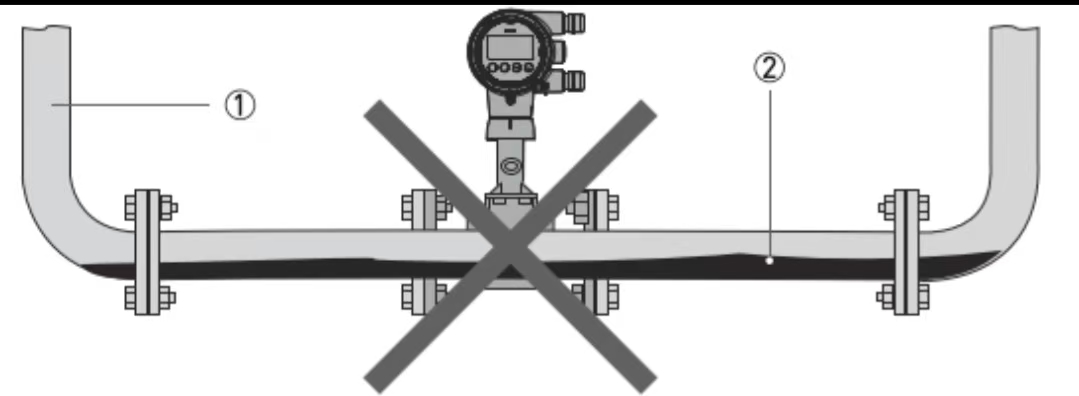

গ্যাস/বাষ্প প্রয়োগের জন্য, নিম্ন পয়েন্ট তরল জমা হতে পারে এবং ইনস্টলেশনের জন্য নির্বাচন করা উচিত নয়:

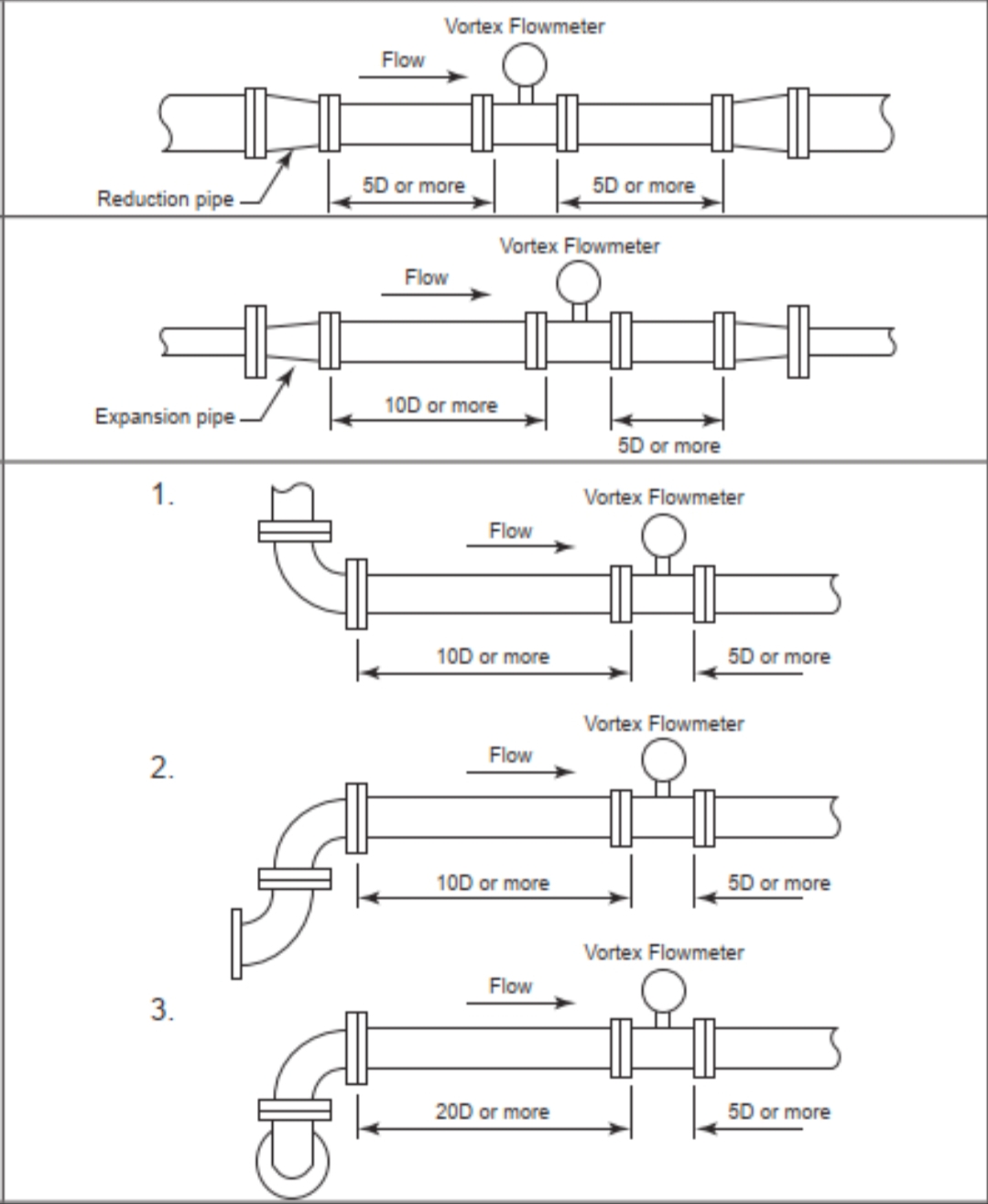

3. স্ট্রেইট পাইপ বিভাগ আপস্ট্রিম এবং ডাউনস্ট্রিম (যদি তাপমাত্রা এবং চাপের যন্ত্রের প্রয়োজন হয়, তবে সেগুলি ফ্লোমিটারের ডাউনস্ট্রিমে ইনস্টল করা উচিত। ডাউনস্ট্রিম যন্ত্রগুলিও সোজা পাইপ বিভাগের বাইরে অবস্থিত হওয়া উচিত। একাধিক যন্ত্রের জন্য প্রস্তাবিত বিন্যাস অর্ডার হল: ফ্লোমিটার, চাপ ট্রান্সমিটার, তাপমাত্রা ট্রান্সমিটার)। সাধারণত, প্রস্তুতকারকের পণ্যের নমুনায় উল্লেখিত সোজা পাইপ দৈর্ঘ্যের প্রয়োজনীয়তাগুলি পড়ুন (অথবা উপকরণ ম্যানুয়াল অনুসারে 15D আপস্ট্রিম এবং 5D ডাউনস্ট্রিমের সাধারণ নির্দেশিকা)। ঘূর্ণি ফ্লোমিটারের জন্য আপস্ট্রিম এবং ডাউনস্ট্রিম সোজা পাইপের প্রয়োজনীয়তা সম্পর্কে পাইপিং ইঞ্জিনিয়ারিং দলকে আগে থেকেই অবহিত করুন। একবার ইন্সট্রুমেন্ট প্রস্তুতকারক নির্বাচন করা হলে, প্রস্তুতকারকের স্পেসিফিকেশন অনুযায়ী ইনস্টলেশনের প্রয়োজনীয়তাগুলি পুনরায় নিশ্চিত করতে হবে।

4. উচ্চ তাপমাত্রার সাথে মিডিয়া পরিমাপ করার সময়, নির্মাতারা সাধারণত স্প্লিট-টাইপ ঘূর্ণি ফ্লোমিটার সরবরাহ করে। ইন্টিগ্রেটেড ঘূর্ণি ফ্লোমিটারের জন্য, মাঝারি তাপমাত্রার উপর ভিত্তি করে ট্রান্সমিটারের অভিযোজন নির্ধারণ করা উচিত। উদাহরণস্বরূপ, উচ্চ-তাপমাত্রার বাষ্প পরিমাপ করার সময়, ট্রান্সমিটারটি পার্শ্ববর্তী বা নিম্নমুখী হওয়া উচিত (কিছু নির্মাতারা নিম্নগামী ইনস্টলেশনের সুপারিশ করেন না, কারণ ট্রান্সমিটারের মাথায় তরল প্রবেশ করতে পারে)।
