ইঞ্চি ( " ) ：
ইঞ্চি (") হল আমেরিকান সিস্টেমে স্পেসিফিকেশনের একটি সাধারণ একক, যা ইস্পাত পাইপ, ভালভ, ফ্ল্যাঞ্জ, কনুই, পাম্প, টিজ ইত্যাদির জন্য ব্যবহৃত হয়। উদাহরণস্বরূপ, একটি স্পেসিফিকেশন 3" হতে পারে।
"ইঞ্চি" শব্দটি ("ইন" হিসাবে সংক্ষেপিত) মূলত ডাচ ভাষায় "থাম্ব" এর অর্থ ছিল, এক ইঞ্চি সহ একটি থাম্ব জয়েন্টের দৈর্ঘ্য ছিল। অবশ্যই, একজন ব্যক্তির বুড়ো আঙুলের দৈর্ঘ্য স্বাভাবিকভাবেই পরিবর্তিত হয়। 14 শতকে, ইংল্যান্ডের রাজা দ্বিতীয় এডওয়ার্ড "স্ট্যান্ডার্ড লিগ্যাল ইঞ্চি" প্রতিষ্ঠা করেন। এটিকে বার্লির একটি কানের মাঝখান থেকে শেষ থেকে শেষ পর্যন্ত তিনটি বৃহত্তম বার্লি দানার দৈর্ঘ্য হিসাবে সংজ্ঞায়িত করা হয়েছিল।
সাধারণত, 1" = 2.54 সেমি = 25.4 মিমি।
DN:
ডিএন হল চাইনিজ এবং ইউরোপীয় সিস্টেমে একটি সাধারণ স্পেসিফিকেশন ইউনিট, একইভাবে পাইপ, ভালভ, ফ্ল্যাঞ্জ, পাইপ ফিটিং এবং পাম্পের স্পেসিফিকেশন নির্ধারণ করতে ব্যবহৃত হয়, যেমন DN300।
DN একটি পাইপের নামমাত্র ব্যাস বোঝায় (নামিক বোর নামেও পরিচিত)। এটি লক্ষ্য করা গুরুত্বপূর্ণ যে এটি বাইরের ব্যাস বা ভিতরের ব্যাস নয়, বরং উভয়ের মধ্যে একটি গড় মান, যা গড় অভ্যন্তরীণ ব্যাস হিসাবে পরিচিত।
Φ:
Φ হল একটি সার্বজনীন প্রতীক যা পাইপ, কনুই, গোলাকার ইস্পাত এবং অন্যান্য উপকরণগুলির বাইরের ব্যাসের মাত্রা নির্দেশ করে, যাকে ব্যাস হিসাবেও উল্লেখ করা যেতে পারে। উদাহরণস্বরূপ, Φ609.6 মিমি 609.6 মিমি একটি বাইরের ব্যাস বোঝায়। এই চিহ্নটি সাধারণত ভালভ অ্যাপ্লিকেশনে ব্যবহৃত হয়, বিশেষ করে ক্ল্যাম্প সংযোগের জন্য।
তিনটির মধ্যে আন্তঃসংযোগ
প্রথমত, " এবং DN-এর প্রায় অভিন্ন অর্থ রয়েছে, উভয়ই মূলত নামমাত্র বোরকে প্রতিনিধিত্ব করে, স্পেসিফিকেশনের আকার নির্দেশ করে৷ Φ দুটিকে একত্রিত করতে কাজ করে৷
উদাহরণস্বরূপ: যদি একটি ইস্পাত পাইপকে DN250 হিসাবে নির্দিষ্ট করা হয়, তবে একই পাইপকে 10" ইঞ্চিতে লেবেল করা হবে। তাদের মধ্যে একটি সংযোগ আছে?
উত্তর হল হ্যাঁ। সাধারণত, আপনি 25 দ্বারা গুণ করে পুরো-ইঞ্চি মাত্রাগুলিকে DN তে রূপান্তর করতে পারেন। উদাহরণস্বরূপ:
1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100

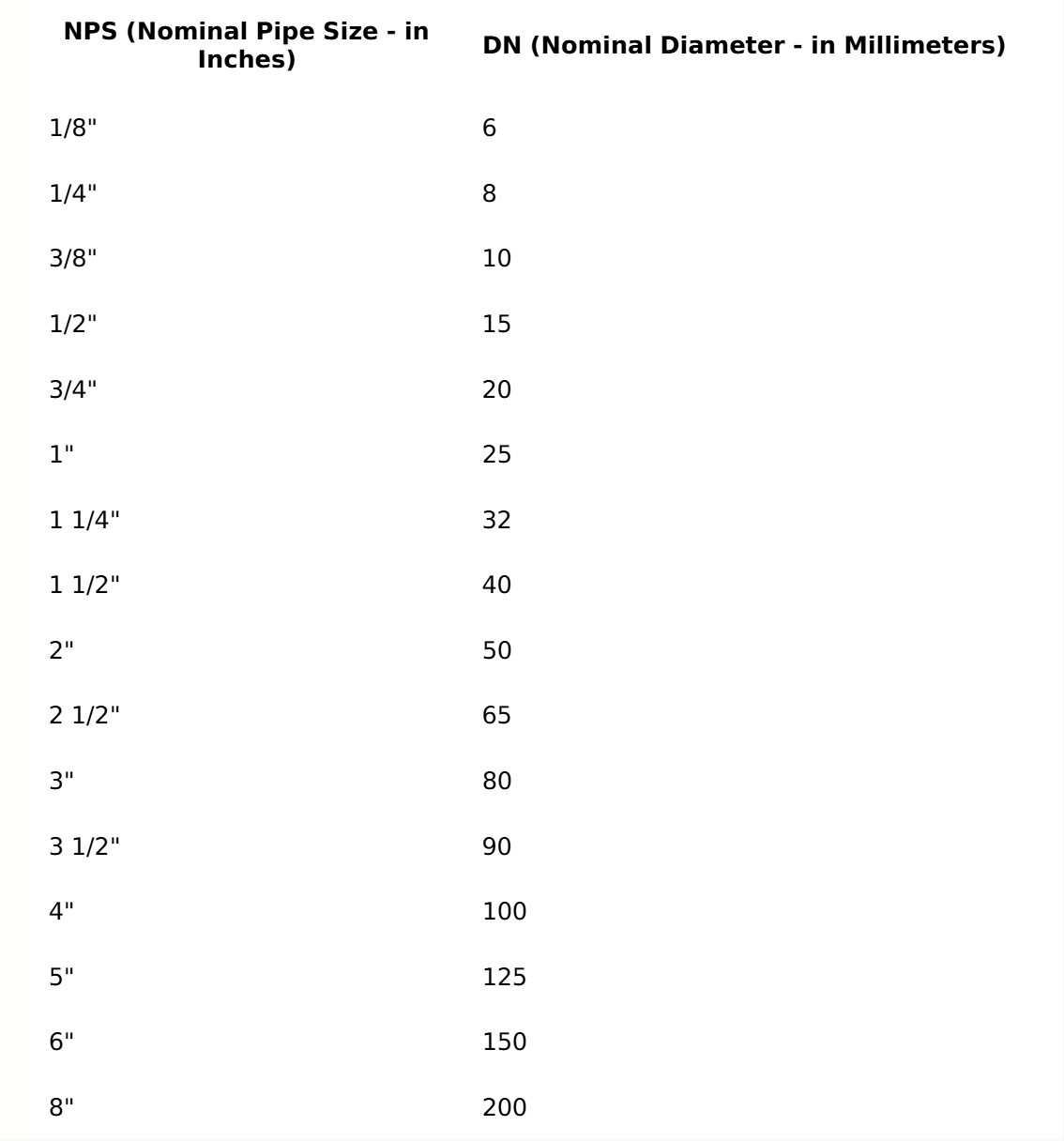

যাইহোক, ব্যতিক্রম আছে. উদাহরণস্বরূপ, 3" × 25 = 75, যা DN80 বৃত্তাকার। এছাড়াও 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", 3-1/2" এর মতো ভগ্নাংশ বা দশমিক সহ ইঞ্চি মাত্রা রয়েছে। এগুলি সেভাবে গণনা করা যায় না, তবে গণনাগুলি মোটামুটি একই, সেগুলি বেশিরভাগই আদর্শ মান :
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
